Austausch Puffer-Kondensator
Palm m100/m105/m125

Zurück | Übersicht | Weiter

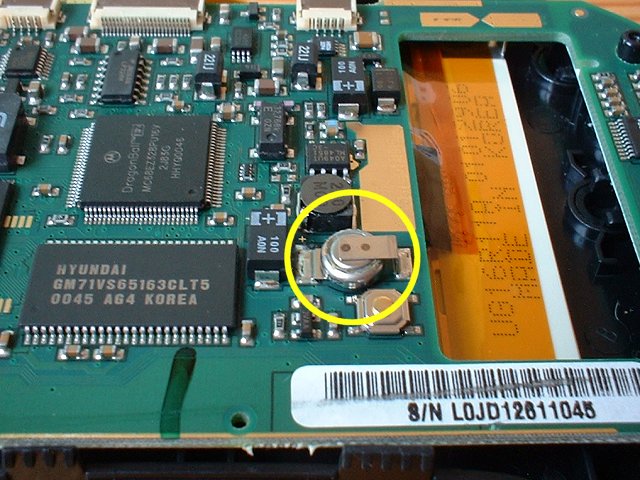

Hauptplatine Palm m105

Nach dem Öffnen des Gehäuses mit einem Torx-Schraubendreher der Größe T5 lokalisiere man den defekten Kondensator: Das Bauteil befindet sich beim m100/m105 am Rande der Platinen-Aussparung für den Batterieschacht des Organizers. Obwohl das Innenleben des Handheld-Computers ganz in miniaturisierter SMD-Bauweise ausgeführt ist, kann der Kondensator dank großzügig dimensionierter Anschlußfahnen mit einem normalen Elektronik-Feinlötkolben unproblematisch ausgebaut werden. Vorsicht, elektrostatische Aufladung kann die integrierten Schaltkreise schnell zerstören, daher rechtzeitig für Potentialausgleich (Erdung) sorgen!

Ich wiederhole nochmals meinen Warnhinweis: Wer noch nie an empfindlichen Schaltkreisen Lötarbeiten ausgeführt hat, sollte einen befreundeten Fachmann mit der Reparatur seines Organizers betrauen! Ganz auf »Nummer Sicher« geht, wer einen professionellen Dienstleister wie z.B. www.vivomobile.com mit der Instandsetzung beauftragt...
